Регулируемые опоры
Высококачественные винтовые опоры для промышленного применения и для любых типов террас и фальшполов

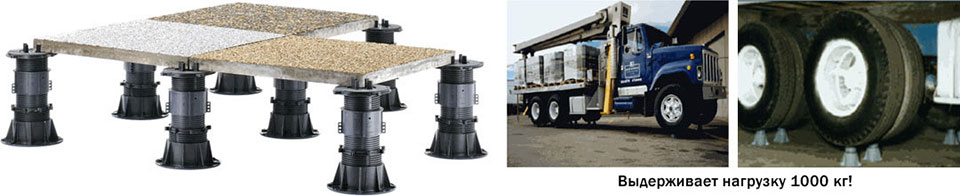

Основанная в 1987, компания BuzonPedestals International (B.P.I. s.a.) является первым европейским производителем опор “BUZON”, высота которых регулируется по миллиметру до 850 мм, они сделаны из полипропилена, выдерживают нагрузку более 1000 кг на опору, используются для укладки каменной плитки на крыше, уличных террасах; деревянных натуральных или композитных настилов; подиумов; фальшполов, технических полов в промышленных условиях и во многих других областях.

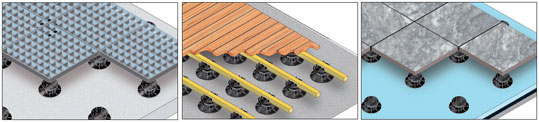

| Идеальное решение для: | Может служить опорой для: |
|---|---|
|
|
Конструкция
Все скручивающиеся части опоры представляют собой жесткую конструкцию. Это означает, что если закрепить основание опоры к основанию конструкции, а покрытие к плоскости головки опоры, то основание конструкции и внешнее покрытие будут представлять собой жесткую конструкцию.
Объекты
- EU Parliament Building Brussels(BELGIUM) & Strasbourg (FRANCE)
- EU Commission new head office, Brussels, Belgium
- Tokyo National Museum, JAPAN
- Petronas Towers, Kuala Lumpur, MALAYSIA
- Four Seasons Hotel, Tokyo, JAPAN
- New National Theather, Esplanade Project, SINGAPORE
- Raffles Square, Shanghai, People’s REPLUBLIC OF CHINA
- International Finance Center, HONGKONG
- New SEOUL station, S. KOREA
- Roppongi Hills, Tokyo, JAPAN
Серия DPH
Регулируемые опоры / фальшпол BUZON, созданные по принципу винтового домкрата, являются ключевым элементом для укладки террасы. Благодаря особенностям конструкции, система опор под фальшпол эффективно распределяют нагрузку на нижний слой террасы, способны выдерживать вес более 1000 кг на опору, и, в то же время, обладают возможностями плавных регулировок по высоте (от 53 до 620 мм) и углу наклона опорной площадки (от 0 до 5%). Для удобства проектирования и производства работ введена система маркировки опор от 0 до 5. Подобное разделение позволяет использовать систему опор под фальшь пол в широком диапазоне по высоте, избегая путаницы при проектировании.
| DPH 0 | DPH 1 | DPH 2 | DPH 3 | DPH 4 | DPH 5 |
|---|---|---|---|---|---|
| 17 мм | 28 мм | 35-53 мм | 50-78 мм | 74-110 мм | 100-170 мм |
Основные элементы
1. Наконечник зазора для плит (табулятор)
Представляет собой цилиндрическую пластину, которая фиксируется в центре опоры, с 4 «крылышками» для фиксации положения плит, позволяющими задать точные зазоры между плитами шириной 2, 4,5 мм, 6, 8, 10 мм. Пластина фиксируется на поверхности вершины опоры, имея возможность вращаться на 360 град. В центре пластины расположено отверстие диаметром 8 мм, предназначенное для дюбеля, фиксирующего, при необходимости, четыре плиты напольного покрытия.
2. Регулятор наклона (диам. 170 мм) от 0 до 5% (перепад от 0 до 5см на метр)
Цилиндрическая часть закреплена при производстве на вершине опоры, при помощи 3 фиксирующих зажимов. Система устанавливается простым вращением регулятора на 360о по или против часовой стрелки, приводя показания в овальном индикационном окне в соответствие с уклоном, который необходимо компенсировать. Защелка удерживает выбранное значение. Затем, необходимо расположить опору в целом, в направлении регулируемого уклона, используя стрелку, нанесенную на поверхность регулятора, с цифровым значением уклона, который необходимо скорректировать.
Для опор DPH 0, DPH1, DPH2 и DPH3 корректор уклона устанавливается как отдельный элемент и при этом увеличивает высоту опоры на 10 мм. (регулятор уклона К- DPH)
| DPH 0 | 17 мм | DPH 0+К-DPH | 27 мм |
|---|---|---|---|
| DPH 1 | 28 мм | DPH 1+К-DPH | 38 мм |
| DPH 2 | 35-53 мм | DPH 2+К-DPH | 45-63 мм |
| DPH 3 | 50-78 мм | DPH 3+К-DPH | 60-88 мм |
3. Вершина опоры
Площадь подпорной плоскости составляет 190 см2 (диаметр 155 мм), имеет толщину 4 мм и усилена ребрами жесткости. Безопасность обеспечивается наличием блокировочного зажима против выпадения головки опоры из основания в максимально выкрученном положении (170 мм). 10 мм отверстие в центре предназначено, или для крепления наконечника для разделения плит (табулятора), или для расположения дюбеля, служащего для механического закрепления плит пола. На подпорную плоскость нанесены деления в соответствии с наклоном (между 0 и 5 %), который необходимо компенсировать, т.е. от 0 до 5 см на 1 метр, а регулятор уклона встроен в нее. Вершина вкручена в хомут для регулировки вверх/вниз.
4.Удлинительная муфта (поставка)
Состоит из 2 цилиндров и блокировочного зажима. Цилиндр с внутренней резьбой имеет диаметр 105 мм и усилен с внешней стороны четырьмя ребрами жесткости. К этой части муфты присоединяется вершина опоры. Вершина вкручивается в муфту как минимум на три оборота и удерживается в ней при помощи блокировочной системы, предотвращающей ее выкручивание. В центре внутреннего цилиндра расположена пластина толщиной 3мм, как элемент усиления. В пластине имеются 8 отверстий для свободного выхода влаги. Цилиндр с внешней резьбой имеет диаметр 102 мм и вкручивается в регулировочную муфту. Применение удлинительной муфты (поставки) позволяет наращивать опору в высоту (до 1040 мм) DPH5 100-170 мм DPH6 (1проставка С2) 170-290 мм DPH7 (2проставки С2) 240-400 мм DPH8 (3проставки С2) 320-520 мм DPH9 (4проставки С2) 390-620 мм и т.д.
5. Хомут для вертикальной регулировки (диаметр 115 мм)
Хомут для регулировки с 3-мя витками внутренней левой резьбы и 8-ю витками внешней правой резьбы вкручен в основу опоры на производстве. Вершина опоры вкручивается во внутреннюю часть хомута для регулировки. Вершина опоры имеет блокировочный зажим, предохраняющий от ее выпадения из основания в максимально выкрученном положении (170 мм). В верхней части хомута расположено отверстие, позволяющее разблокировать зажим при помощи тонкого предмета (гвоздя), снять вершину и вкрутить регулирующую муфту, что позволяет поднять вершину опоры на высоту, превышающую 170 мм. Хомут регулируется до 140 мм, используя точку А, нарисованную на хомуте, и точку В, нарисованную на вершине опоры. Регулировочная муфта имеет специальный плоский ключ для тонкой регулировки высоты опоры, после того, когда плиты уже уложены на нее.
6. Основание опоры (База)
Основание имеет диаметр 200 мм (площадь 315 см2) и толщину 3 мм, что позволяет избежать продавливания поверхности основы и избежать деформации самого основания. Опора имеет цилиндрическую часть (диаметром 125 мм) и 8 усиливающих ребер (толщиной 5 мм) для распределения нагрузки и стабилизации геометрических размеров. Опора имеет также два отверстия для свободного удаления из него влаги или иных жидкостей. В основании имеются 4 отверстия диаметром 4 мм и 4 отверстия диаметром 8 мм, расположенные около ребер жесткости, имеющих утолщение до 8 мм и предназначенных для крепления пьедестала к основанию (цементу, дереву или металлу).
